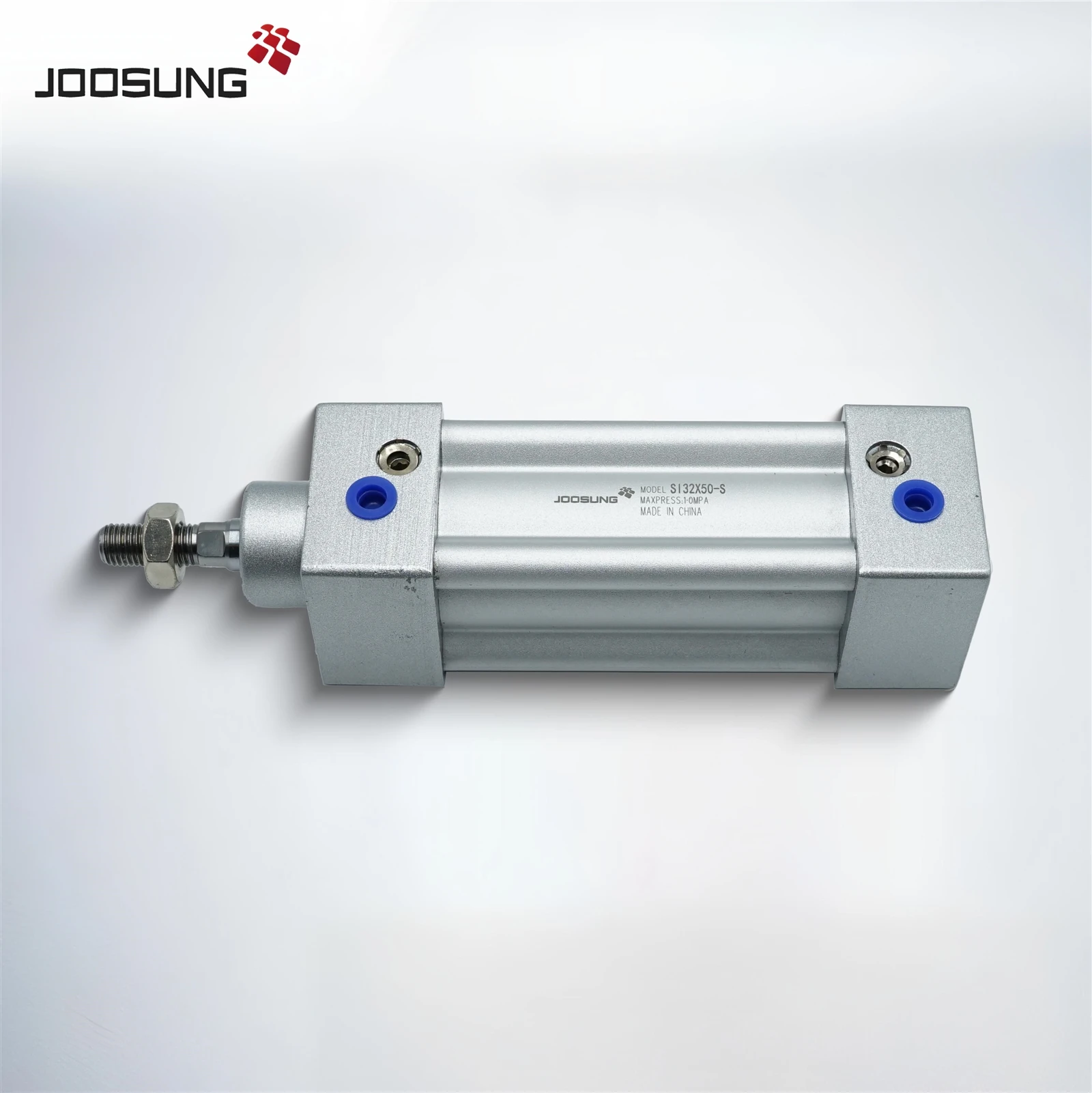

DieSI -reeks standaard pneumatiese silinderis 'n swaar - pligaktuator wat ontwerp is in ooreenstemming metISO6431 en VDMA24562 standaarde, verseker uitruilbaarheid met ander standaardsilinders. Vervaardig met 'ngeëxtrudeerde aluminiumprofielvatDie SI -reeks het 'n geïntegreerde t - -gleuwe, en bied 'n hoë strukturele sterkte, gladde werking en maklike sensorinstallasie.
Dit word wyd gebruik in algemene industriële outomatisering waar konsekwente prestasie, lang lewensduur en maklike onderhoud noodsaaklik is. Die SI -silinder neem 'n modulêre ontwerp aan met verstelbare kussing en 'n verskeidenheid monteer -koppelvlakke om aan verskillende toepassingsvereistes te voldoen.
|
Hoe om Si -reeks pneumatiese silinder te bestel |
||||||
|
S |
I |
160 |
A |
50 |
20 |
S |
|
Model |
Boor grootte |
Staafmateriaal |
Silinder beroerte |
Verstelbare beroerte |
Magneet |
|
|
I: Dubbelwerkende tipe |
32 40 50 |
Leeg: koolstofstaal |
Nee hierdie kode |
Leeg: sonder magneet |
||
|
ID: dubbele staaf tipe |
63 80 100 |
A: SUS420J2 |
S: met magneet |
|||
|
IJ: verstelbare beroerte tipe |
125 160 200 |
B: SUS304 |
10 20 30 40 50 75 100 |
|||
Op soek na 'nrobuuste en verwisselbare ISO -standaard pneumatiese silinder?
DieSi -reeks standaard silinderBied globale standaardversoenbaarheid, sterk uitset en lang - termynduursaamheid vir industriële toepassings.
Kontak ons vandag nogVir volledige spesifikasies, 3D CAD -modelle en 'n aanpassingsaanhaling!
|
Spesifikasie |
|||||||||
|
Boor (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Bewegingspatroon |
Dubbele aksie |
||||||||
|
Werk medium |
Gefiltreerde lug |
||||||||
|
Vaste tipe |
Normale tipe FA Type FB Type CA Type CB Type SDB Type LB Type TC Type |
||||||||
|
Werksdrukreeks |
0.1-1.0MPA |
||||||||
|
Verseker drukweerstand |
1,5MPA |
||||||||
|
Bedryfstemperatuurreeks |
-5-70 grade |
||||||||
|
Bedryfspoedreeks |
50-800 mm/s |
||||||||
|
Buffer tipe |
Verstelbare buffer |
||||||||
|
Buffer beroerte |
20mm |
26mm |
45mm |
||||||
|
SiReeksBeskikbare modelle |
||||
|
SI32X25 |
SI32X50 |
SI32X75 |
SI32X100 |
SI32X125 |
|
SI32X150 |
SI40X50 |
SI40X75 |
SI40X100 |
SI40X125 |
|
SI40X150 |
SI40X175 |
SI40X200 |
SI40X250 |
SI50X50 |
|
SI50X75 |
SI50X80 |
SI50X100 |
SI50X125 |
SI50X150 |
|
SI50X160 |
SI50X175 |
SI50X200 |
SI50X250 |
SI50X300 |
|
SI63X75 |
SI63X80 |
SI63X100 |
SI63X125 |
SI63X150 |
|
SI63X200 |
SI63X250 |
SI63X300 |
SI63X350 |
SI80X80 |
|
SI80X100 |
SI80X125 |
SI80X150 |
SI80X175 |
SI80X200 |
|
SI80X250 |
SI80X300 |
SI80X350 |
SI80X400 |
SI80X450 |
